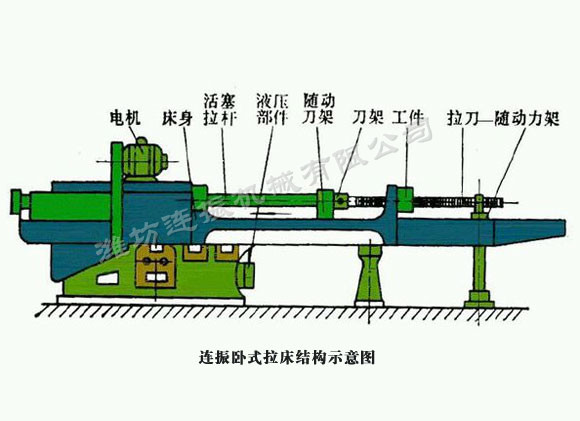

卧式拉床主要由九大部件构成床身、电机、活塞拉杆、液压部件、随动刀架、刀架、工件、拉刀、随动力架等。目前拉刀种类很多，其结构也各有特点，主要分为8大部分组成。以圆孔拉刀为例，它主要用于加工飞机发动机涡轮盘的拉刀。分为头部、颈部、过渡锥部、前导部、切削部、校准部、后导部及拉床尾部组成，其各部分主要功能如下：

    一、头部：卧式拉床拉刀的夹持部分，用于传递拉力；

    二、颈部：头部与过渡锥部之间的连接部分，并便于头部穿过拉床挡壁，也是打标记的地方；

    三、过渡锥部：使拉刀前导部易于进入工件孔中，起对准中心的作用；

    四、前导部：起引导作用，防止卧式拉床拉刀进入工件孔后发生歪斜，并可检查拉前孔径是否符合要求；

    五、切削部：担负切削工作，切除工件上所有余量，由粗切齿、过渡齿与精切齿三部分组成；

    六、校准部：切削很少，只切去工件弹性恢复量，起提高工件加工精度和表面质量的作用，也作为精切齿的后备齿。

以上是卧式拉床简单结构示意图讲解，希望对您有所帮助。
